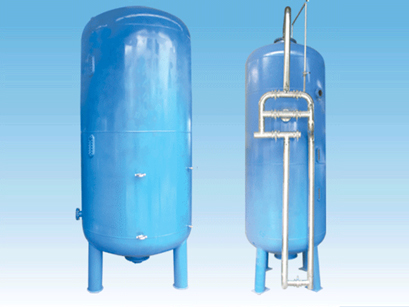

高效纖維束過濾器

【概述】
　　高效纖維束過濾器是一種結構性能優良的過濾設備。它采用的技術，成功地解決了纖維濾料在過濾和清洗過程中存在的問題。更好地發揮了纖維濾料的特長，實現了理想的深層過濾效應。高效纖維過濾技術，它成功地解決了粒狀濾料存在的各種問題，是石英砂等粒狀濾料過濾器的更新?lián)Q代產品。
　　高效纖維束過濾器可有效去除水中的懸浮物，并對水中的有機物、膠體、鐵、錳等有明顯的去除作用，與石英砂等粒狀濾料過濾器相比，高效纖維束過濾器具有過濾速度快、精度高、截污容量大、噸水造價低、自耗水量低和占地面積小等優點。可廣泛應用于電力、石油、化工、冶金、造紙、紡織、食品、飲料、自來水、游泳池等各種工業用水和生活用水及其廢水的過濾處理。
主要特點如下：
　　過濾精度高：水中懸浮物的去除率接近100%，經混凝處理的地表水，進水濁度≤20NTU時，出水濁度可控制在零度。
　　過濾速度快：設計流速為30m/h，為傳統過濾器的3-5倍。
　　截污容量大：一般為5-10Kg/m³，是傳統過濾器的2-4倍。
　　占地面積小：相同出力，占地僅為傳統過濾器的1/3-1/2。
　　自耗水率低：為周期制水量的1%，傳統過濾器為周期制水量3%以上。
　　可調性強：過濾精度、截污容量、過濾阻力等參數可根據需要隨意調節。
　　不需更換濾元：濾元被污染后可方便地進行清洗，恢復過濾性能。
【性能規范表】

性能/規格	30	50	80	100	150	200	250	300
濾層厚度	1300
過濾速度(m/h)	30
濾水量(m³/h)	2.1	6.0	15	24	53	94	147	210
設備凈重(Kg)	200	360	1005	1559	2840	4889	8260	11227
設備運行重量	340	720	2000	2833	9110	16445	28114	40250
過濾壓頭損失	運行初始入口、出口壓差為0.02～0.04MPa失效時入口、出口壓差一般≤0.10MPa大時不得超過0.20MPa
濾前水懸浮物(濁度)	≤20mg/l(≤20FTU)				≤50mg/l(≤50FTU)
濾后水懸浮物(濁度)	≤1.0mg/l(≤1.0FTU)				≤5.0mg/l(≤5.0FTU)
上向洗強度	3～5L/m².s相應上向洗流速15m/h
下向洗強度	6～10L/m².s相應下向洗流速30m/h
清洗空氣壓力	0.05MPa，大不得超過0.10MPa
大操作壓力	0.60MPa			截污容量		5～10Kg/m³(濾料)
清洗操作壓力	0.05MPa			清洗空氣強度		約60L/m².s
清洗時間	20～60min
注：濾前水為經混凝處理的天然水

【工作原理與結構特點】
　　高效纖維束過濾器是一種性能的壓力式纖維束過濾器，它采用了一種新型的束狀軟填料(纖維)作為過濾器的濾元，其濾料直徑可達幾十微米甚至幾微米，并具有比表面積大，過濾阻力小等優點，解決了粒狀濾料的過濾精度受濾料粒徑限制等問題。微小的濾料直徑，極大地增加了濾料的比表面積和表面自由能，增加了水中雜質顆粒與濾料的接觸機會和濾料的吸附能力，從而提高了過濾效率和截污容量。
　　為充分發揮束裝纖維濾料的特長，在過濾器的濾層內設有加壓室，通過加壓室對纖維的擠壓，使濾層沿水流動的方向的截面逐漸縮小，密度逐漸加大，相應濾層空隙直徑和空隙逐漸減小，實現了理想的深層過濾。當濾層被污染需要清洗再生時，可將加壓室的水排出，處于放松狀態，即可用水方便地進行清洗。高效纖維束過濾器結構見附圖。

【技術性能】

性能項目	具體指標	性能項目	具體指標
單臺處理能力	15-210m³/h	懸浮物去除率	85-96%
過濾速度	30m/h	反洗強度	0.5m³/min.m²
設計壓力	0.6MPa	反洗歷時	20-30min
阻力系數	串聯≤0.3MPa	周期反洗水量比	1-3%
阻力系數	并聯≤0.15MPa	周期反洗水量比	1-3%
工作周期	8-48h	截泥污量	6-20kg/m²
粗濾(單臺并聯)	進水SS≤100mg/l，出水SS≤10mg/l，10微米粒徑去除率≥95%
精濾(單臺并聯)	進水SS≤20mg/l，出水SS≤2mg/l，5微米粒徑去除率≥96%
二級串聯	進水SS≤100mg/l，出水SS≤2mg/l，5微米粒徑去除率≥96%

【型號說明】

QL	2000	I	Z
纖維球過濾器	過濾器直徑	I串聯、II并聯（單臺不標）	自動（手動、單臺不標）

【單臺過濾器外形結構】

【單臺過濾器技術參數】

型　號	處理量 m³/h	功率 KW	a過濾進水反洗出水	b過濾進水反洗出水	c排氣	d溢流	地基載荷 t/m²
QL－800	15	4	DN50	DN50	DN32	20	3.2
QL－1000	20	4	DN65	DN65	DN32	20	3.0
QL－1200	30	4	DN80	DN80	DN32	20	3.2
QL－1600	60	7.5	DN100	DN100	DN32	20	3.8
QL－2000	90	11	DN125	DN125	DN32	20	4.2
QL－2400	130	18.5	DN150	DN150	DN40	20	4.4
QL－2600	160	18.5	DN150	DN150	DN40	20	4.5
QL－2800	180	18.5	DN200	DN200	DN40	20	4.7
QL－3000	210	18.5	DN200	DN200	DN40	20	4.9

【單臺過濾器外形尺寸】

型號	DN	H	H₁	H₂	H₃	Φ	R	n-d
QL－800	800	3597	2866	250	420	1000	300	4-18
QL－1000	1000	3764	3000	220	450	1240	300	4-18
QL－1200	1200	4098	3280	220	480	1432	300	4-22
QL－1600	1600	4364	3480	200	480	1850	450	4-22
QL－2000	2000	4629	3645	210	450	2100	500	8-30
QL－2400	2400	5137	3970	210	500	2500	500	8-30
QL－2600	2600	5282	4070	200	520	2700	500	8-36
QL－2800	2800	5407	4170	200	530	2900	500	8-36
QL－3000	3000	5507	4270	200	550	3100	600	8-36

【串聯、并聯自動(手動)QL型纖維球過濾系統外形結構】

【串聯自動(手動)QL型纖維球過濾系統外形尺寸】

DN	L	L₁	L₂	L₃	L₄	L₅	H	H₁	H₂	H₃	自重 W
800	3100	1360	780	1200	700	533	3848	420	720	780	3280
1000	3390	1420	840	1320	750	603	3826	420	720	780	3420
1200	3800	1700	950	1500	800	711	4043	540	800	940	3890
1600	4600	2146	1190	1900	800	686	4294	505	1000	1005	4788
2000	5550	2525	1390	2300	950	782	4454	564	820	974	6075
2400	6400	2990	1650	2700	1000	852	4454	389	1100	939	6918
2600	6800	3230	1800	2900	1000	1088	4562	414	1000	914	7286
2800	7260	3540	2000	3100	1060	1098	4810	404	1200	1004	8018
3000	7660	3695	2050	3300	1060	1098	4830	403	1200	1003	8894

【并聯自動(手動)QL型纖維球過濾系統外形尺寸】

DN	L	L₁	L₂	L₃	L₄	L₅	H	H₁	H₂	H₃	自重 W
800	3100	1360	780	1200	700	533	3848	420	720	780	3280
1000	3390	1420	840	1320	750	603	3826	420	720	780	3420
1200	3800	1700	950	1500	800	663	4043	540	800	940	3890
1600	4600	2146	1190	1900	800	759	4294	505	1000	1005	4788
2000	5550	2525	1390	2300	950	782	4454	564	820	974	6075
2400	6400	2990	1650	2700	1000	788	4454	389	1100	939	6918
2600	6800	3230	1800	2900	1000	1088	4562	414	1000	914	7286
2800	7260	3540	2000	3100	1060	1098	4810	404	1200	1004	8018
3000	7660	3695	2050	3300	1060	1098	4830	403	1200	1003	8894

【串、并聯自動(手動)QL型纖維球過濾基礎尺寸】

DN	A		B	C	D	E
DN	串聯	并聯	B	C	D	E
800	1230	1230	1200	600	1300	520
1000	1380	1380	1320	660	1360	520
1200	1420	1420	1500	900	1545	603
1600	1730	1730	1900	1300	1994	804
2000	2080	1900	2300	1700	2455	1065
2400	2350	2375	2700	1900	2910	1260
2600	2420	2460	2900	2300	3170	1370
2800	2580	2610	3100	2510	3460	1460
3000	2710	2750	3300	2700	3605	1555

【外形尺寸】

【管口尺寸表】

型號	原水、上向洗入口 DN1	清水出口 DN2	下向洗入口 DN3	下向洗出口 DN4	上向洗出口 DN5	清洗空氣入口 DN6	加壓式排水口 DN7	排氣水口 DN8	自控向上洗入口 DN9
GXNS100－Ⅱ	80						25	65	50
GXNS150－Ⅱ	125						25	100	80
GXNS200－Ⅱ	150						50	125	100
GXNS250－Ⅱ	200							150	125
GXNS300－Ⅱ	250					200		200	150

【結構尺寸表】

型號	H	H1	H2	H3	H4	H5	H6	H7
GXNS100－Ⅱ	4290	1500	170	300	600	1050	1500	1100
GXNS150－Ⅱ	4565		155	375
GXNS200－Ⅱ	4954		165	400
GXNS250－Ⅱ	5435		240	550	700	1150	1600
GXNS300－Ⅱ	5775		280	570	700	1175	1650

型號	L₁	L₂	L₃	L₄	L₅	L₆	Φ	a	b
GXNS100－Ⅱ	690	450	130	700	485	250	985	140	100
GXNS150－Ⅱ	910	655	195	950	680	350	1450	220	180
GXNS200－Ⅱ	1200	850	250	1200	880	450	1800,	250	200
GXNS250－Ⅱ	1450	1025	300	1500	1050	450	2000	350	300
GXNS300－Ⅱ	1700	1200	350	1800	1200	500	2400	350	300

訂貨須知
訂貨時請說明纖維球的規格及數量。
