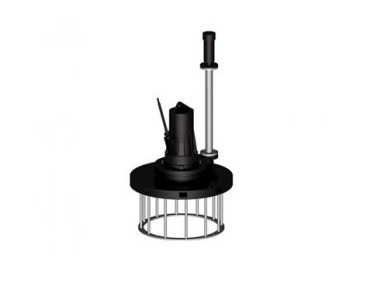

產品介紹
電機直接帶動葉輪作高速旋轉，在高速旋轉的葉輪周圍形成一負壓區，從而產生自吸力，大量的新鮮空氣通過吸氣管被吸入導流槽與槽內的污水充分混合，產生大量的超微細氣泡，引起高度的氧氣移動，從而獲得了佳的氧溶解率。
離心式水下曝氣機的結構為直聯式、自吸式曝氣，旋轉的葉輪產生的離心力，在葉輪的進口處形成負壓吸入空氣和水，利用葉輪的動能在混合室里將一定比例的氣水混合，在強大的離心力下，氣水二相流沿葉輪的切線方向經流道整流后，向圓周方向擴散，細碎的微小氣泡充分與水融合，從而到達充氧曝氣的效果。
適用范圍
離心式水下曝氣機，適用于各種污水生化處理工藝中的曝氣池、曝氣沉砂池、預曝氣池、好氧硝化池曝氣充氧混合及養殖塘增氧。
產品特點
1. 較高的氧化溶解率，微小氣泡所占比率大，充氧效率高且充氧面積寬；
2. 池中無死區，夾帶氣泡的水平曝氣流能完全沖刷池底的每個角落；
3. 結構簡單、緊湊、機組壽命長，能承受大負荷的軸承，采用油浴的轉軸密封和吸入葉輪腔內的空氣防止工作時水與密封件接觸，這些都將保證曝氣機在24小時連續工作，長期無故障運行；
4. 節省工程投資，無需提供氣源，省去鼓風機，安裝方便，噪音小。
QLP型性能參數
QLP型外形尺寸
QLP型性能參數
型號 | QLP0.75 | QLP1.5 | QLP2.2 | QLP3 | QLP4 | QLP5.5 | QLP7.5 | QLP11 | QLP15 | QLP18.5 | QLP22 |
功率(Kw) | 0.75 | 1.5 | 2.2 | 3 | 4 | 5.5 | 7.5 | 11 | 15 | 18.5 | 22 |
電流(A) | 2.4 | 4 | 5.8 | 7.8 | 8.8 | 11.3 | 15 | 23.4 | 29.7 | 36.7 | 43.2 |
電壓(V) | 380 | ||||||||||
轉速(r/min) | 1470 | ||||||||||
頻率(Hz) | 50 | ||||||||||
絕緣等級 | F | ||||||||||
大潛入深度 | 2 | 3 | 3.5 | 3.5 | 3.5 | 3.5 | 4 | 5 | 5 | 5.5 | 6 |
進氣量(m3/h) | 10 | 22 | 35 | 50 | 75 | 85 | 100 | 160 | 200 | 260 | 320 |
服務面積(m2) | π×1.42 | π×2.12 | π×2.52 | π×2.92 | π×3.32 | π×3.92 | π×4.52 | π×52 | π×5.52 | π×62 | π×6.52 |
QLP型外形尺寸
型號 | QLP0.75 | QLP1.5 | QLP2.2 | QLP3 | QLP4 | QLP5.5 | QLP7.5 | QLP11 | QLP15 | QLP18.5 | QLP22 |
H | 633 | 633 | 784 | 784 | 808 | 1022 | 1022 | 1362 | 1362 | 1666 | 1666 |
L | 3000 | 3000 | 3000 | 3000 | 3000 | 3500 | 4000 | 5000 | 5000 | 5500 | 6000 |
ÆA | 600 | 600 | 680 | 680 | 680 | 820 | 820 | 860 | 860 | 860 | 860 |
進氣口徑 | 32 | 32 | 50 | 50 | 50 | 80 | 80 | 100 | 100 | 100 | 100 |
底盤高度 | 200 | 200 | 250 | 250 | 250 | 350 | 350 | 400 | 400 | 400 | 400 |
